Apa Itu Dimension di dalam AutoCAD
Dimension merupakan perintah yang digunakan untuk memberikan notasi pada objek gambar di dalam AutoCAD sehingga dapat mengetahui ukuran dari objek tersebut.
Nah, jadi perintah dimension ini berfungsi untuk mengetahui ukuran pada objek yang di berikan dimension
Jenis - Jenis Dimension Di Dalam AutoCAD
Dimension di dalam AutoCAD terbagi menjadi beberapa jenis yang berfungsi untuk digunakan pada kondisi ataupun pada objek terentu. Dengan itu anda dapat memilih dimension seperti apa yang ingin anda gunakan.
Berikut Ini Jenis - Jenis Dimension Yang Terdapat Di Dalam AutoCAD

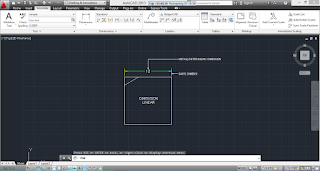

Dimension Linear
Dimension Linear merupakan perintah yang berfungsi untuk memberikan ukuran pada objek secara horizontal maupun vertikal ketika menggambar di dalam AutoCAD.

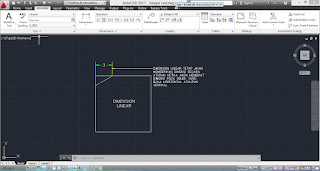

Dimension Linear tetap akan memberikan dimension secara horizontal ataupun vertikal jika anda memberikan dimension pada objek yang tidak sesuai.
Dimension Aligned
Dimension Aligned berfungsi untuk memberikan ukuran secara sejajar dengan bentuk pada objek yang diberikan dimensi, Perintah ini berfungsi ketika anda ingin mengetahui ukuran pada objek yang bukan vertikal ataupun horizontal.

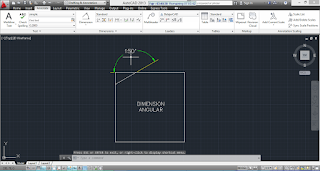

Dimension Angular
Dimensi Angular befungsi untuk mengetahui ukuran pada suatu sudut serta memberikan dimensi pada objek yang memiliki sudut. Dimensi ini akan memberikan notasi ukuran dalam bentuk satuan derajat.
Pada pembahasan kali ini kita akan kita akan menjelasakn bagaimana cara penggunaan perintah Dimension Linear terlebih dahulu, untuk pembahasan penggunaan dimensi lainnya akan di jelaskan di artikel terpisah.
Langkah Penggunaan Perintah Dimension di Dalam AutoCAD
Cara Penggunaan Perintah Dimension Linear
Cara Pertama
- Klik ikon perintah Dimension Linear pada Toolbar Annotation
- Kemudian tentukan titik pertama dimana dimension akan dimulai pada objek gambar.
- Terakhir tentukan titik akhir dimension.
Cara Kedua
- Ketik DIMLIN pada Command Line AutoCAD. enter
- Kemudian tentukan titik pertama pemberian dimension
- Terakhir tentukan titik akhir dimension.
Opsi - Opsi Tambahan Pada Dimension Linear
Terdapat beberapa Opsi tambahan yang ada di dalam perintah Dimension Linear. Opsi ini berfungsi di saat anda ingin menggunakan perintah Dimension secara khusus.
hal ini dapat memudahkan anda ketika menggambar menggunakan AutoCAD. pastinya anda akan sering menggunakan opsi ini ketika menggambar di dalam program tersebut.
Berikut ini opsi - opsi tambahan yang terdapat di dalam perintah Dimension Linear :
Mtext
Opsi Mtext berfungsi ketika anda ingin mengubah nilai ukuran atau nottas dari hasil dimension menjadi Multiple Text.
Mutiple text merupakan perintah yang digunakan untuk membuat teks yang terdiri dari beberapa baris kalimat ketika menggambar di dalam AutoCAD...
Anda dapat mengubah notasi pada dimesion apakah berupa Angka seperti nominal ataupun berupa Teks seperti kalimat biasa.
Ukuran asli hasil dari dimension pada objek akan menghilang jika anda menggunakan opsi Mtext pada Dimension Linear..., Karena terjadinya perubahan pada notasi dimension tersebut.
Opsi ini biasanya berguna ketika anda ingin memberikan notasi secara spesifik pada objek yang diberikan dimension, atau ingin memberikan teks pada objek tersebut.
Langkah menggunakan opsi Mtext pada perintah Dimension Linear di dalam AutoCAD.
- Klik ikon perintah Dimension Linear pada Toolbar Annotation, Atau ketik DIMLIN pada Command Line AutoCAD. enter
- Kemudian tentukan titik pertama dimana dimension akan dimulai.
- Lalu tentukan titik akhir dimension.
- Disaat dimension sudah tampil, ketik M (Mtext) pada Command Line AutoCAD. enter
- Kemudian masukkan keterangan yang anda inginkan pada notasi dimension.
Text
Opsi text merupakan opsi yang berfungsi ketika anda ingin mengubah ukuran pada dimension menjadi teks ataupun tulisan baik itu angka maupun huruf...
Opsi text hampir mirip seperti opsi Mtext, Jika Mtext berfungsi untuk membuat teks yang bisa terdiri dari beberapa baris...
Sedangkan opsi text hanya bisa terdiri satu baris tulisan, Opsi ini biasanya berguna untuk memberikan text informasi sederhana pada objek yang diberikan dimension.
Langkah menggunakan opsi Text pada perintah Dimension Linear di dalam AutoCAD.
- Klik ikon perintah Dimension Linear pada Toolbar Annotation, Atau ketik DIMLIN pada Command Line AutoCAD. enter
- Kemudian tentukan titik pertama dimana dimension akan dimulai.
- Lalu tentukan titik akhir dimension.
- Disaat dimension sudah tampil, ketik T (Text) pada Command Line AutoCAD. enter
- Kemudian masukkan keterangan yang anda inginkan pada notasi dimension.
Angle
Opsi Angle berfungsi ketika anda ingin mengubah posisi rotasi pada notasi dimension. Opsi ini mungkin berguna ketika anda ingin menggambar di dalam kondisi tertentu.
Langkah menggunakan opsi Angle pada perintah Dimension Linear di dalam AutoCAD.
- Klik ikon perintah Dimension Linear pada Toolbar Annotation, Atau ketik DIMLIN pada Command Line AutoCAD. enter
- Kemudian tentukan titik pertama dimana dimension akan dimulai.
- Lalu tentukan titik akhir dimension.
- Disaat dimension sudah tampil, ketik A (Angle) pada Command Line AutoCAD. enter
- Kemudian tentukan besarnya ukuran angle yang akan merotasi teks pada dimension.
Horizontal dan Vertikal
Opsi ini memiliki fungsi memberikan ada pilihan dimana garis dimension serta pengukurannya akan diletakan. apakah ingin di letak secara horizontal/mendatar ataupun vertikal/tegak.
Perlu diingat opsi ini juga secara otomatis akan mengubah nilai dari dimension mengikuti dimana dimension tersebut diletakkan.
Langkah menggunakan opsi Horizontal dan Vertikal pada perintah Dimension Linear di dalam AutoCAD.
- Klik ikon perintah Dimension Linear pada Toolbar Annotation, Atau ketik DIMLIN pada Command Line AutoCAD. enter
- Kemudian tentukan titik pertama dimana dimension akan dimulai.
- Lalu tentukan titik akhir dimension.
- Disaat dimension sudah tampil, ketik H (Horizontal) jika anda memilih meletakkan dimension pada posisi horizontal/mendatar. enter
- Disaat dimension sudah tampil, ketik V (Vertikal) jika anda memilih meletakkan dimension pada posisi vertikal/tegak. enter
Rotated
Rotated merupakan opsi yang berfungsi ketika anda ingin untuk merotasi garis dimension, hal ini juga akan mempengaruhi besarnya ukuran pada dimension tergantu besarnya sudut rotasi yang anda gunakan
Langkah menggunakan opsi Rotated pada perintah Dimension Linear di dalam AutoCAD.
- Klik ikon perintah Dimension Linear pada Toolbar Annotation, Atau ketik DIMLIN pada Command Line AutoCAD. enter
- Kemudian tentukan titik pertama dimana dimension akan dimulai.
- Lalu tentukan titik akhir dimension
- Disaat dimension sudah tampil, ketik R (Rotated) pada Command Line AutoCAD. enter
- Kemudian tentukan besarnya sudut rotasi yang akan digunakan pada dimension.
Kesimpulan
Dimension merupakan salah satu perintah dasar yang perlu anda pelajari bagi anda yang ingin melakukan penggambaran secara digital menggunakan AutoCAD...
Telah kami jelaskan secara detail bagaimana caranya menggunakan perintah dimension di dalam program tersebut pada artikel ini...
Beserta opsi-opsi tambahan yang berfungsi ketika anda ingin menggunakan perintah tersebut di dalam kondisi tertentu.
Terima kasih...
