Fungsi Perintah Offset di Dalam AutoCAD

Tutor    11/21/2020    AutoCAD    Comment

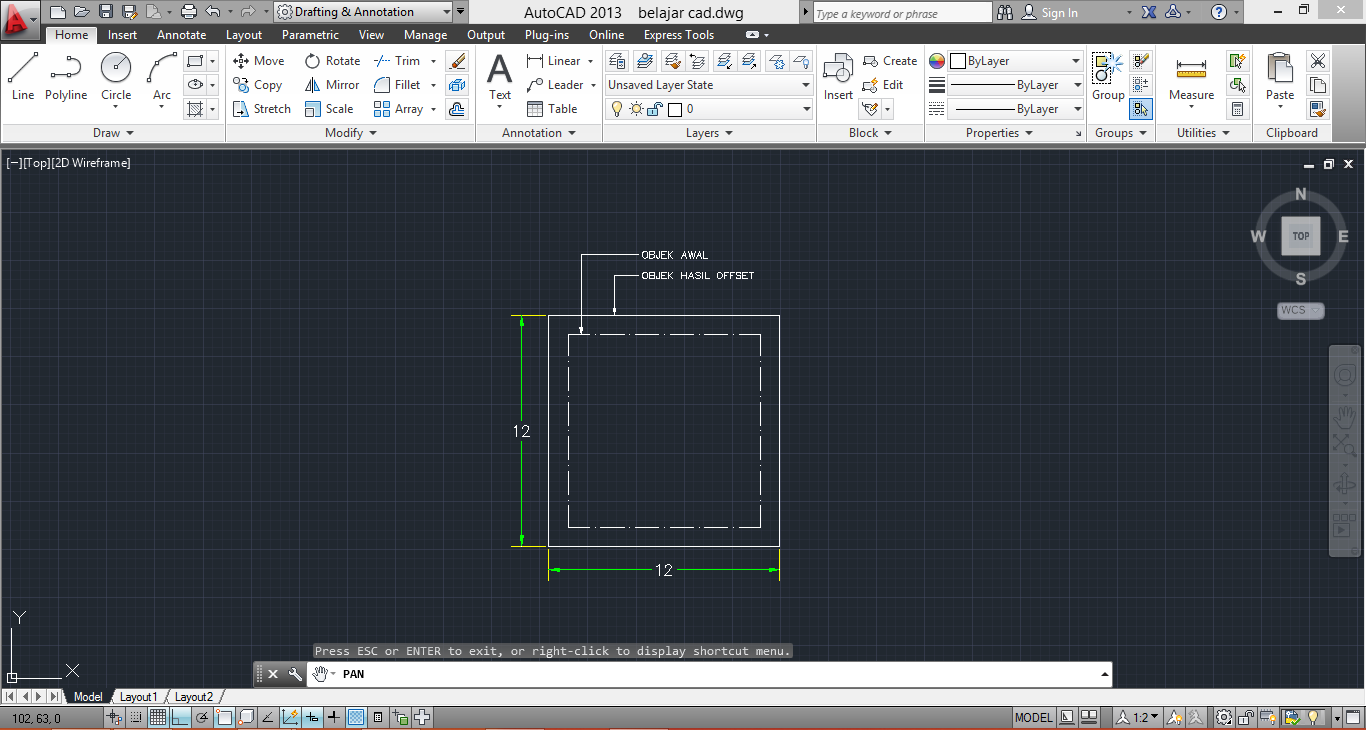

Apa Itu Offset di Dalam AutoCAD

Offset merupakan perintah yang mempunyai fungsi untuk menduplikat objek pada AutoCAD dengan bentuk hasil duplikat sama dengan bentuk objek asalnya. Dengan perintah ini akan memudahkan anda untuk menduplikat objek yang ukuran bentuknya dapat disesuaikan secara langsung.

Perintah offset termasuk di dalam bagian dari menu toolbar modify yang berfungsi sebagai perintah untuk mengedit - mengedit gambar ketika menggunakan AutoCAD.

Baiklah kita akan menjelasakan bagaimana caranya menggunakan perintah Offset di dalam artikel ini..

Langkah Menggunakan Perintah Offset di Dalam AutoCAD

Terdapat beberapa cara yang bisa dilakukan untuk menggunakan perintah offset di dalam AutoCAD. serta terdapat juga opsi-opsi tambahan yang berguna ketika anda ingin menggunakan perintah offset di dalam kondisi dan situasi tertentu.

Cara Pertama

• Klik ikon offset pada menu toolbar draw AutoCAD.

• Lalu tentukan besarnya jarak offset dari objek pertama.

• kemudian klik objek yang ingin di offset.
• lalu atur arah dari hasil offset yang akan dibuat.

Cara Kedua

• Ketik O (Offset) pada kolom Command Line AutoCAD. enter

• Kemudian tentukan besar jarak offset dari objek pertama. enter
• lalu klik objek yang ingin di offset.
• Terakhir tentukan arah dari hasil offset yang akan dibuat.

Opsi Tambahan Yang Terdapat di Dalam Perintah Offset.

Terdapat beberapa opsi tambahan yang berfungsi ketika anda ingin menggunakan perintah offset di dalam kondisi dan situasi tertentu.

Opsi ini memudahkan anda ketika ingin membuat chamfer sesuai dengan kondisi yang anda inginkan.

Berikut ini beberapa opsi tambahan yang terdapat di dalam perintah offset:

Through

Opsi through berfungsi ketika anda ingin membuat offset tanpa menentukan jarak offset terlebih dahulu

dalam artinya, jika anda mengaktifkan opsi ini anda bisa menentukan jarak offset secara bebas...

tanpa harus menentukan jarak offset terlebih dahulu

Berikut ini langkah penggunaan perintah offset menggunakan opsi throgh di dalam AutoCAD.

• Klik ikon Offset pada menu toolbar Modify AutoCAD
• Kemudian ketik T (Through) pada command Line AutoCAD. enter
• Lalu klik pada objek yang ingin di offset

• Terakhir atur jarak offset dengan cara di geser ke posisi yang diiginkan.

Erase

Opsi Erase berfungsi memberikan anda pilihan apakah anda ingin menghapus objek awal yang berhasil dioffset atau tetap ingin membiarkannya.

Berikut ini langkah penggunaan perintah offset menggunakan Opsi Erase di dalam AutoCAD

• Klik ikon offset pada menu toolbar draw AutoCAD
• Kemudian ketik E (Erase) pada command Line AutoCAD
• Ketik Y (Yes) jika anda ingin menghapus pada objek asli ketika offset berhasil dilakukan.
• Ketik N (No) jika anda tidak ingin menghapus objek aslinya.

Layer

Opsi ini berfungsi memberikan anda pilihan di layer mana objek ingin anda letakkan. Opsi ini dapat memudahkan anda ketika ingin membuat objek offset tanpa perlu mengganti - ganti layer, dengan opsi ini objek hasil offset akan berada di layer sesuai yang anda tentukan.

Berikut ini langkah penggunaan opsi Layer di dalam perintah offset pada AutoCAD

• Klik ikon offset pada menu toolbar draw AutoCAD
• Kemudian ketik L (Layer) pada command Line AutoCAD
• Ketik C (Current) jika anda ingin meletakkan objek pada layer yang sedang digunakan
• Ketik S (Source) jika anda ingin meletakkan objek pada layer sesaui dengan layer objek aslinya, Objek hasil offset akan di letakkan pada layer sesuai objek awal yang di offset.

Gagal Ketika Menggunakan Perintah Offset

Terkadang terdapat beberapa dari anda yang mungkin pernah Gagal ketika menggunakan perintah Offset ketika menggambar menggunakan Program AutoCAD..

Hal ini bisa dibilang wajar, karena memang perintah offset cukup sulit untuk dipahami. apa lagi bagi anda pemula yang baru terjun kedua AutoCAD.

Berikut ini beberapa penyebab gagal ketika menggunakan perintah offset:

Lupa mengatur jarak ketika menggunakan perintah offset. di saat anda menggunakan perintah offset, hal pertama kali yang perlu anda lakukan adalah mengatur distance yang akan diaplikasikan pada objek hasil offset nantinya. berbeda lagi jika anda menggunakan perintah offset menggunakan opsi Through.

Jarak yang digunakan tidak sebanding dengan ukuran objek awal. Jarak yang anda atur untuk objek offset tidak sesuai dengan ukuran objek awal. Contoh, objek awal berbentuk persegi berukuran 100 cm x 100 cm, kemudian anda mengatur jarak offset berukuran 1 mm, hal ini otomatis akan memberikan hasil offset berdekatan atau sama dengan objek awal sehingga membuat tidak terlihatnya hasil offset yang dibuat.

Kesimpulan

Itulah penjelasan lengkap tentang bagaimana caranya menggunakan perintah Offset di dalam AutoCAD, serta dijelaskan juga opsi opsi tambahan yang terdapat di dalam perintah Offset yang digunakan di dalam kondisi tertentu di dalam panduan belajar AutoCAD ini...

Terima kasih
