Fungsi Perintah Chamfer di Dalam AutoCAD Serta Cara Penggunaanya

Tutor    11/16/2020    AutoCAD    Comment

Apa Itu Chamfer Pada AutoCAD

Fungsi perintah chamfer merupakan tool yang digunakan untuk mengedit sudut suatu objek menjadi tumpul persegi ketika menggambar menggunakan AutoCAD.

Perintah chamfer sering kali digunakan ketika anda menggambar di dalam AutoCAD karena fungsinya sering kali di butuhkan.

Chamfer merupakan perintah yang tergolong di dalam menu modify di dalam Software AutoCAD.

Selain chamfer terdapat satu lagi perintah yang berfungsi untuk mengedit bentuk suatu sudut ketika menggambar di dalam AutoCAD, yaitu perintah Fillet.

Jika Chamfer berfungsi untuk merubah bentuk sudut menjadi tumpul petak...

Fillet berfungsi untuk merubah sudut objek menjadi tumpul bundar...

Penggunaan perintah fillet akan kita jelaskan juga cara penggunaannya nanti di dalam blog ini.

Baiklah langsung saja kita membahas langkah penggunaan perintah chamfer di dalam AutoCAD.

Langkah Menggunakan Perintah Chamfer di Dalam AutoCAD

Terdapat beberapa cara untuk menggunakan perintah chamfer di dalam AutoCAD yang akan kita jelaskan di dalam artikel ini. serta terdapat beberapa opsi yang digunakan untuk menggunakan perintah chamfer di dalam kondisi dan situasi tertentu.

Cara Pertama

• Klik ikon chamfer pada toolbar modify AutoCAD

• Ketik D (distance) untuk menentukan panjang sisi pertama pada chamfer. enter

• Kemudian tentukan panjang garis sisi chamfer kedua. enter
• Terakhir pilih objek yang akan di chamfer.

Cara Kedua

• Ketik CHA (chamfer), di dalam kolom Command Line AutoCAD. enter

• Lalu ketik D (distance) untuk menentukan panjang sisi pada chamfer pertama. enter/spasi
• Kemudian tentukan panjang sisi chamfer kedua. enter
• Terakhir pilih objek yang akan di chamfer.

Opsi Tambahan Yang Terdapat Pada Perintah Chamfer

Terdapat beberapa opsi tambahan yang digunakan ketika anda ingin menggunakan perintah chamfer di dalam kondisi tertentu. Berikut ini adalah opsi-opsi tambahan tersebut

Polyline

Opsi ini sebenarnya merupakan fungsi yang digunakan ketika anda ingin membuat chamfer secara banyak sekaligus di dalam AutoCAD.

Dengan syarat, Objek tersebut merupakan objek Polyline, Anda harus memastikan bahwa objek yang akan di chamfer merupakan objek Polyline.

Karena itu opsi ini dinamakan perintah Polyline...

Berikut cara menggunakan opsi Polyline yang terdapat di dalam perintah Chamfer :

• Ketik CHA (chamfer), di dalam kolom Command Line AutoCAD. enter
• Lalu tentukan Distance untuk sisi objek yang akan di chamfer, atau bisa menggunakan metode  chamfer lainnya.
• Kemudian ketik P (Polyine) pada kolom Command Line AutoCAD. enter

• Terakhir pilih objek yang akan di chamfer.
• Otomatis setiap sudut pada objek tersebut akan di chamfer sekaligus.

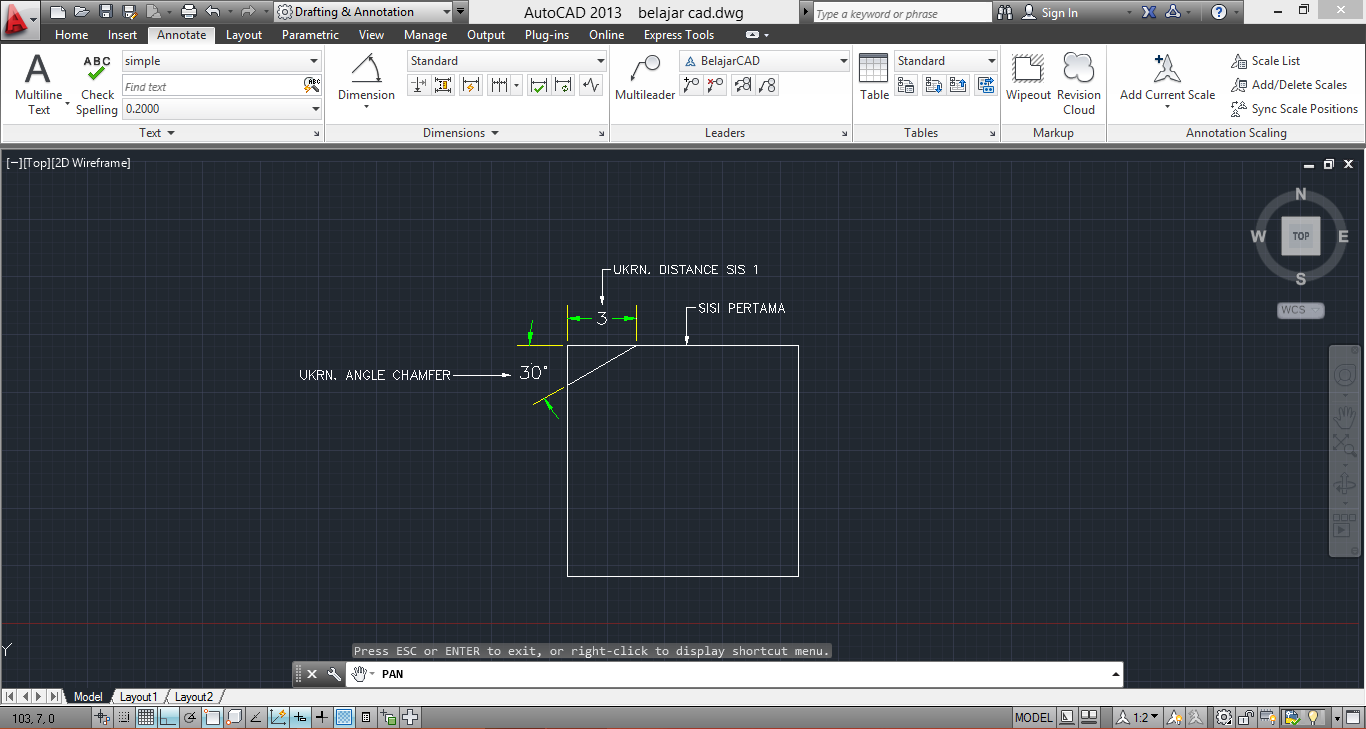

Angle

Opsi Angle berfungsi ketika anda ingin membuat chamfer pada suatu objek dengan menggunakan metode penentuan sudut...

Berikut ini cara menggunakan opsi Angle yang terdapat di dalam perintah chamfer:

• Ketik CHA (chamfer), di dalam kolom Command Line AutoCAD. enter

• Kemudian ketik A (Angle) pada kolom Command Line AutoCAD. enter
• Lalu tentukan panjang garis chamfer untuk garis/sisi pertama. enter
• Kemudian tentukan Angle untuk kemiringin garis/sisi pertama tadi. enter

• Tentukan sisi pertama pada objek yang akan di chamfer.
• Terakhir tentukan sisi kedua objek.
• Otomatis sudut pada objek akan di chamfer dengan sendirinya.

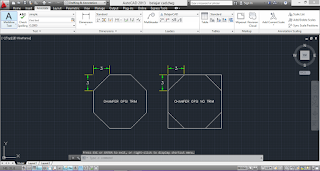

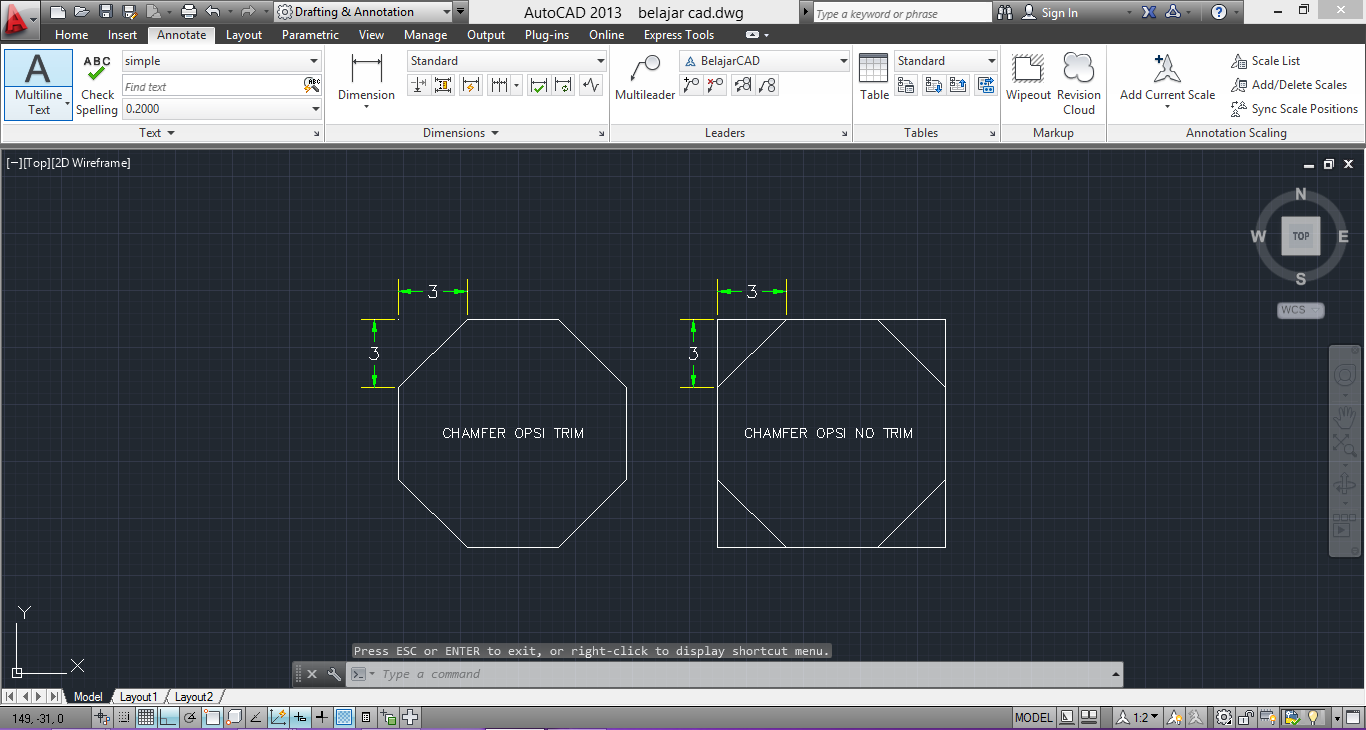

Trim

Opsi Trim berfungsi memberikan anda pilihan apakah ingin menghapus objek asli yang selesai dichamfer atau sebaliknya.

Berikut ini cara menggunakan opsi trim di dalam AutoCAD :

• Ketik CHA (chamfer), di dalam kolom Command Line AutoCAD. enter
• Kemudian ketik T (Trim) pada kolom Command Line AutoCAD. enter
• Ketik T (Trim) jika ingin menghapus objek asli ketika selesai di chamfer.

• Ketik N (No trim) jika tidak ingin menghapus objek asli ketika selesai di chamfer.

Method

Opsi method merupakan opsi yang berfungsi sebagai switch antara mode Distance dan mode Angle

Jadi dengan opsi ini memudahkan anda perpindah metode penggunaan antara metode distance ataupun metode Angle...

Dengan bantuan opsi ini anda tidak perlu mengatur ulang settingan Chamfer baik itu metode Distance ataupun Metode Angle, Opsi ini akan mengambil settingan chamfer anda, mulai dari panjang sisi, atau sudut chamfer dari pengaturan terakhir anda.

Berikut ini langkah penggunanaan opsi Method di dalam AutoCAD :

• Ketik CHA (chamfer), di dalam kolom Command Line AutoCAD. enter/spasi
• Kemudian ketik E (Method). enter
• Ketik D (Distance) jika kamu ingin menggunakan metode Distance. enter
• Ketik A (Angle ) Jika kamu ingin menggunakan metode Angle. enter

Multiple

Hampir mirip seperti opsi Polyline, Opsi Multiple berfungsi ketika anda ingin membuat chamfer pada sudut objek secara banyak, Akan tetapi anda harus memilih satu per satu sudut objek tersebut...

Sedangkan untuk opsi Polyine anda hanya harus memilih objek sekali saja, maka setiap sudut pada objek akan di chamfer sekaligus semuanya...

Berikut ini langkah penggunaan Chamfer menggunakan opsi Multiple di dalam AutoCAD :

• Ketik CHA (Chamfer), di dalam kolom Command Line AutoCAD. enter/spasi
• Kemudian ketik M (Multiple), maka otomatis perintah Multiple akan aktif.

Perlu diingat, Opsi ini hanya bisa digunakan sekali setiap sekali anda menggunakan perintah chamfer

Kesimpulan

Chamfer merupakan salah satu menu modify yang pastinya sering anda jumpai, khususnya bagi anda drafter di dalam bidang produksi. Telah kami jelaskan secara lengkap penggunaan perintah chamfer di dalam AutoCAD secara lengkap di dalam artikel ini. Kami jelaskan juga opsi - opsi tambahan yang berguna bagi anda di saat ingin menggunakna perintah chamfer di dalam kondisi dan situasi terntu.

Terima kasih...
